コンベヤベルトは、現代の産業において極めて重要な役割を果たしています。これがなければ、資材の搬送が遅れ、効率が低下してしまいます。しかし、こうしたベルトの仕様書には「PIW」という表記がよく見られます。この用語は、特にベルトを購入する際には、戸惑いを招くことがあります。そこで疑問が生じます。コンベヤベルトにおける「PIW」とは一体何なのでしょうか？
例えば、330PIW/3や440PIW/4といった仕様のコンベヤベルトがあります。PIWを理解していなければ、そのベルトの強度や性能を把握することはできません。 PIWとは、コンベヤベルトの幅1インチあたりが耐えられる引張力の大きさを表すものであることを覚えておいてください。この記事では、PIWに関するすべてと、EPベルトへの換算方法について解説します。.
このベルトのPIWはいくらですか？
PIWは「Pounds Per Inch of Width（幅1インチあたりの耐荷重）」の略語です。簡単に言えば、この用語はベルトの引張力に対する耐性を示しています。 200PIWのベルトとは、ベルトの幅1インチあたりが最大200ポンドの力に耐えられることを意味します。この限界を超えると、ベルトが伸びたり、破れたり、破損したりする可能性があります。.
PIWはインペリアル単位であり、米国やカナダで一般的に使用されています。メートル法が標準となっているアジアでは、この単位が実際に使われていることはほとんどありません。 興味深いことに、多くの人がPIWをコンベヤベルト全体の強度を表す単位だと誤解していますが、これは間違いです。実際には、この単位は幅1インチの強度のみを示しています。また、コンベヤベルトは複数の層で構成されています。.
これらには、内部層、プライで構成されるカーカス、および外部ゴム層が含まれます。 PIWは、内部の布層（プライ）の幅のみを測定し、その強度を示します。これらの内部の布層、すなわちプライが、ベルトのカーカスを形成しています。中間層にプライが1層しかないベルトは、カーカスに複数のプライがあるベルトよりもPIWの値が低くなります。.
簡単に言えば、層数が多いほどPIWは大きくなり、その逆も同様です。PIWはコンベヤベルトの種類によって異なります。例えば、軽負荷用途で使用されるベルトはPIWが小さくなります。これは、幅1インチあたりの耐荷重が低くなることを意味します。一方、中には ヘビーデューティーベルト 重量物、研磨性のある物質、あるいは鋭利な物質の運搬用に作られています。大きな力に耐え、非常に耐久性が高いため、PIW値も高くなっています。.
さまざまなベルト仕様におけるPIW
さまざまな種類のコンベヤベルトにおけるPIWについて理解しましょう。まず、PIWが150のコンベヤベルトを例に考えてみましょう。このベルトは、全幅が24インチの場合、幅1インチあたり150ポンドの引張力に耐えることができます。.
このベルトが耐えられる総力＝24 × 150＝3,600ポンド（総引張強度）
このベルトは、比較的軽度の用途に適していると考えられています。過酷な用途や極端な条件下では耐えられない可能性があります。さて、総幅36インチの300 PIWコンベヤベルトを例に挙げてみましょう。.
このベルトが耐えられる総荷重 = 36 × 300 = 10,800ポンド（引張強度の合計）
PIWが300のコンベヤベルトは、中程度の用途に最適とされています。このようなベルトは、建設や鉱業の分野で使用できます。一方、重負荷用途向けのベルトは、一般的にPIWが600前後と高くなります。サイズが48インチの場合、強度等級は以下の通りです：
このベルトが耐えられる総力 = 48 × 600 = 28,800ポンド（引張強度の合計）
ご覧のとおり、PIWとは、狭い面積（幅1インチ）が耐えられる引張力を指します。 ベルトの全幅（インチ単位）を考慮することで、強度定格を算出できます。例えば、ベルトの全幅（インチ単位）にそのPIWを乗じることで、コンベヤベルトの総引張強度定格を求めることができます。この方法はあらゆる種類のコンベヤベルトに適用でき、それぞれの引張強度定格を算出することができます。.
安全率
実際の使用環境では、ベルトにはさまざまな荷重がかかります。時には、予想はされているものの、極めて大きな荷重に耐えなければならないこともあります。しかし、コンベヤベルトは一般的に破断することなく、その荷重に耐え抜きます。なぜでしょうか？それは、メーカーがコンベヤベルトを製造する際に考慮している安全率のおかげです。.
安全率は、ベルトの総強度と、使用中にベルトが受ける荷重との比率を示します。簡単に言えば、総強度を一度に支える荷重で割ると、安全率が得られます。安全率を計算する正確な式は以下の通りです：
安全率（SF）＝ 最大強度（破断強度） ÷ 実際の作業荷重
軽量なベルトの場合、メーカーは3:1の安全率を採用しています。例えば、前述の150 PIWのベルトは、3,600ポンドではなく、1,200ポンドまでの荷重にのみ使用されます。この上限値は、ベルトが予期せぬ非常に高い荷重にさらされた場合に役立ちます。 中荷重用および重荷重用のベルトの場合、安全率は一般的にそれぞれ5:1および7:1です。エンジニアやメーカーは、ベルトが常に最大許容荷重以下で使用されるよう、この安全率を遵守しています。.

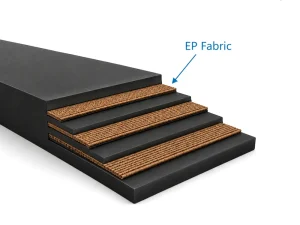

EPベルトとは何ですか？
EPコンベヤベルト これらのベルトは、カーカスが2種類の素材でできているという点で独特です。その素材とは、ポリエステルとナイロン（ポリアミド）です。名称に含まれる「EP」は、それぞれポリエステルとポリアミドを表しています。さらに、カーカスは多層構造になっており、これにより強度と耐久性に優れています。興味深いことに、これら2つの素材が、このベルトに独自の特性を与えているのです。.
ポリエステル繊維は、プライの長手方向（経糸）に配置されています。 一方、ナイロンは横方向（緯糸）に配置されており、強靭な層を形成しています。カーカスに複数の層が組み込まれているため、これらのコンベヤベルトは強度と耐久性に優れています。荷重に耐えることができ、引張力がかかっても容易に破断することはありません。.
興味深いことに、これらのベルトは最大破断強度によって規格化されています。これは、幅1mmあたりのN/mm（ニュートン毎ミリメートル）で測定されます。 例えば、破断強度が100 N/mmのEPベルトの場合、これは幅1ミリメートルのベルトが最大100ニュートンの力に耐えられることを意味します。この限界を超える力が加わると、ベルトが破損する可能性があります。.
EPコンベヤベルトの強度（N/mm）はメートル法単位で表記されている点に注目すべきです。これは一般的にアジアで使用されています。アジア諸国で製造されたEPベルトには、強度がN/mmで表記されています。EPベルトの主な利点の一つは、伸びがほとんどないことです。なぜでしょうか？それは、その伸び率が非常に低いからです。 このため、長年にわたって優れた性能を発揮します
繰り返し使用することで。.
ベルトのPIWを、ベルトのEP（N/mm）に変換するにはどうすればよいですか？
先ほども述べたように、PIWとN/mmは異なる単位です。同じ強度等級を示していますが、その使用は特定の地域に限定されています。 PIWは米国で使用され、N/mmはメートル法が標準であるアジアで標準的に用いられています。したがって、米国製のEPベルトには、PIWに基づく強度等級が記載されています。.
一方、アジア製のベルトは、最大破断強度がN/mm単位で表示されています。そのため、これらの単位の換算方法を理解しておくことで、ベルトの正確な強度をより容易に把握できるようになります。PIW単位からEP単位への換算には、以下の簡単な計算式を使用できます。
EP (N/mm) = PIW × 0.175
PIW規格のコンベヤベルトが600本あると仮定します。上記の式を使えば、この強度等級をEP（N/mm）に簡単に換算できます。具体的な手順は以下の通りです：
EP (N/mm) = 600 × 0.175 = 105 N/mm
つまり、600 PIWのベルトは105 N/mmに相当します。同様に、300 PIWのベルトは52.5 N/mmに相当します。これは上記の式からも確認できます。 N/mmをPIWに変換したいですか？この変換は、米国在住の方がアジア製のベルトを使用する場合などに必要となります。N/mmをPIWに変換する式は以下の通りです：
PIW = EP (N/mm) × 5.71
PIWからN/mmへの換算表
前述の通り、PIWもN/mmもコンベヤベルトの強度を表す単位です。しかし、毎回計算式を使って強度を換算するのは面倒ですよね？そこで、最も一般的なベルトのPIW値をN/mmに換算した表を掲載します。これにより、ベルトの単位を1つ知っていれば、すぐに強度を把握できるようになります。.
| PIW（1インチあたりのポンド） | N/mm（概算） | 最も近いEPベルト評価 |
| 150 | 26 | EP 250 |
| 175 | 31 | EP 315 |
| 200 | 35 | EP 315 |
| 225 | 39 | EP 400 |
| 250 | 44 | EP 400 |
| 300 | 52 | EP 500 |
| 350 | 61 | EP 500 |
| 400 | 70 | EP 630 |
| 450 | 79 | EP 630 |
| 500 | 88 | EP 630 |

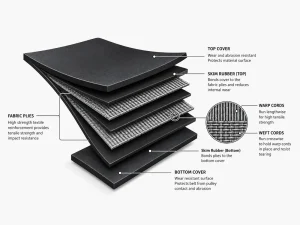

スチールコードベルトの強度はどのように測定されるのか？
前のセクションでは、EPベルトの引張強度または破断強度の計算式について触れました。しかし、コンベヤベルトにはさまざまな種類があります。市場で入手可能なコンベヤベルトの中でも特に頑丈なものの一つには、カーカスにスチールコードやケーブルが組み込まれているものがあります。これらのベルトは独特であり、従来のコンベヤベルトとは異なります。.
こうしたベルトの強度等級について考えると、混乱してしまうかもしれません。しかし、これら2つのタイプの強度等級に違いはありません。というのも、その強度は スチールコードベルト これもN/mm単位で表されます。したがって、スチールコードベルトのPIWをN/mmに変換する際には、この計算式を使用できます。.
スチールコードベルト（N/mm）＝ PIW × 0.175
この計算式を用いると、これらのベルトの破断強度（N/mm）が求められます。スチールコードベルトの破断強度をN/mmからPIWに変換したい場合は、以下の計算式に従ってください：
スチールコードベルト（PIW）＝ N/mm × 5.71
スチールコードベルトの仕様には、一般的に「ST」が含まれます。例としては、ST 1000、ST 2000、ST 3150などが挙げられます。なお、上記の表記方法はあらゆる種類のコンベヤベルトに適用される点に留意してください。これには以下が含まれます。 耐熱性t、耐寒性、耐油性、難燃性のベルトなど。.
結論
結論として、コンベヤベルトの仕様はさまざまな単位で表記されることがあります。強度評価の一般的な単位としては、PIWやN/mmなどが挙げられます。これらの単位は、EPベルトとスチールコードベルトの両方における標準となっています。PIWで評価されたベルトは通常米国で製造されており、N/mmで評価されたものは通常アジアで製造されています。 混乱を避けるためには、正確な換算値を知っておくことが非常に有益です。そうすれば、ベルトの製造地にかかわらず、その引張強度や最大破断強度を理解できるようになります。本記事では、PIWからN/mmへの換算方法と計算について詳しく解説しました。.
